Скважинный насос IRCEM 20B6220

ПРИМЕНЕНИЕ

– Водоснабжение из глубокой скважины.
– Сельскохозяйственное орошение.
– Повышение давления.
– Пожаротушение.
– Промышленное и бытовое применение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

– Производительность: до 18 м3/ч при 2850 об/мин.
– Напор: до 373 м при 2850 об/мин.
– Максимальный общий диаметр насоса (включая крышку кабеля): 143 мм.
– Максимально допустимое количество песка: 150 г/м3.
– Напорный штуцер GAS 3”.
– Максимальная температура воды при контакте с двигателем: 35 °C.

КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ

– Прочный и легкий, простой в обслуживании и устойчивый к коррозии в неагрессивной среде.
– Напорное отверстие и всасывающая опора изготовлены из прецизионной нержавеющей стали, что гарантирует стойкость к коррозии, долговечности и прочному соединению с двигателем.
– Крыльчатка и диффузоры изготовлены из Noryl® PPO.
– Шестигранный вал насоса гарантирует эффективный привод рабочего колеса.
– На выходе установлен обратный клапан из нержавеющей стали для предотвращения обратного потока воды и уменьшения гидравлического удара насос, защитив рабочие колеса и диффузоры.
– Направляющие подшипники, изготовленные из специального TPU, что обеспечивает высокую износостойкость и гарантируют бесперебойную и длительную эксплуатацию.
– Размеры муфт и фланцев соответствуют стандартам NEMA..
– Насосы серии B могут работать в паре с 4” и 6”двигателями.
– Простота в обслуживании, быстрый монтаж и демонтаж.
– Доступны стандартные и специальные версии.

Прецизионная нержавеющая сталь

Ключевые элементы насоса из прецизионной нержавеющей стали — отличается от обычной нержавеющей стали повышенной точностью изготовления, гладкими стенками и безупречной поверхностью.

Шестигранный вал

Шестигранная форма вала обеспечивает надежное механическое соединение с рабочим колесом, которое также имеет соответствующую форму. Это уменьшает вероятность проскальзывания и износа соединения, что повышает надежность насоса в целом.

Шестигранный профиль обеспечивает более равномерное распределение нагрузки при передаче вращающего момента, чем, например, шлицевое соединение, что снижает вероятность деформации и износа вала и колеса.

Обратный клапан из нержавеющей стали

Обратный клапан насоса предотвращает обратное движение жидкости, защищая насос и систему от гидравлического удара и обеспечивая стабильную работу.

Основные преимущества: предотвращение обратного потока, защита от гидравлического удара, поддержание давления в системе, снижение нагрузки на насос и продление срока службы.

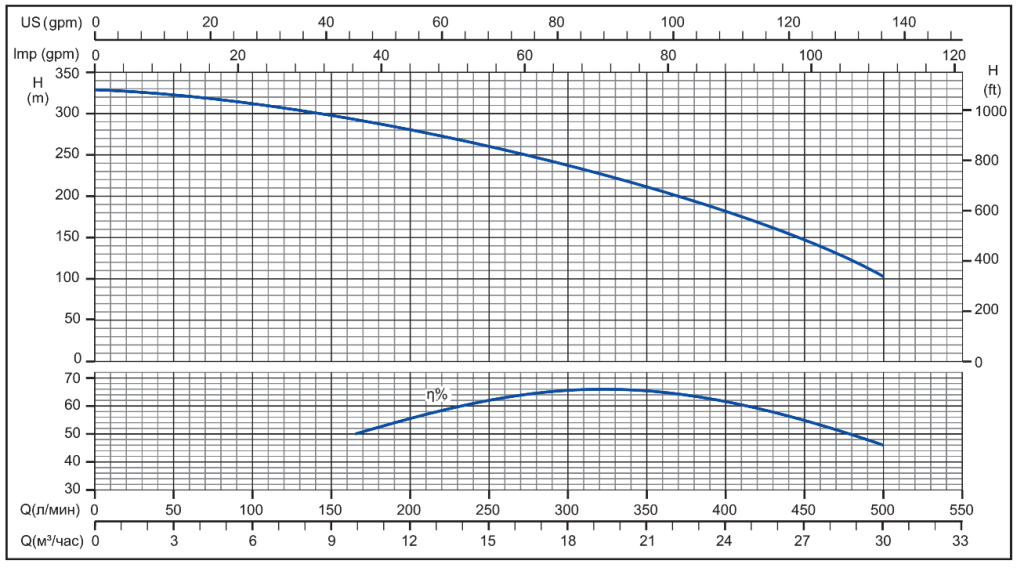

Диапазон гидравлической производительности

№ЧастьМатериалСтандарт
1Нижний фланецПрецизионная нержавеющая сталь / чугунAISI 304 / ASTM 200A
2Упорный подшипникНержавеющая стальAISI 304
3Кассета колесаНержавеющая стальAISI 304
4КрыльчаткаNoryl® PPO------
5ДиффузорNoryl® PPO------
6Корпус гидравликиНержавеющая стальAISI 304
7Верхний фланецNoryl® PPO------
8Втулка валаНержавеющая стальAISI 304
9Втулка подшипникаTPU------
10Напорный штуцерПрецизионная нержавеющая сталь / чугунAISI 304 / ASTM 200A
11Обратный клапанНержавеющая стальAISI 304
12Опора клапана
с уплотнительным кольцом		Нержавеющая сталь &NBRAISI 304 &------
13Защита кабеляНержавеющая стальAISI 304
14ВалНержавеющая стальAISI 420
15ФильтрНержавеющая стальAISI 304
16МуфтаНержавеющая стальAISI 304

Рабочие характеристики

Технические характеристики​

Мощность вт — 22000 вт;
Макс. расход м3/час — 18 м³/час;
Диаметр — 6″;
Назначение — водоснабжение;
Тип — скважинный, центробежный;
Сеть В — 220 В;
Длина кабеля — 1 м;
Защита от сухого хода — нет;
Материал крыльчатки — Noryl® PPO;
Высота — 1653,5 мм;
Вес — 27,5 кг;
Частота тока, Гц — 50 Гц;
Класс защиты IP — IP 68;
Срок службы — 10 лет;
Максимальный напор (м) —  329 м;
Диаметр разъема соединения — GAS 3″;
Серия — B;
Метод установки — погружной;
Материал корпуса — нержавеющая сталь;
Сила тока — 8.3 А;
Температура перекачиваемой жидкости — от 1 °C до 35 °C;
Качество воды — чистая;
Длина — 143 мм;
Ширина — 143 мм;
Режим работы — S1;
Частота вращения, об/мин — 2850 об/мин;
Тип присоединения — внутренняя резьба;
Гарантийной срок — 2 года.
