Скважинный насос IRCEM 3BG05S

ПРИМЕНЕНИЕ

– Водоснабжение из глубокой скважины.
– Сельскохозяйственное орошение.
– Повышение давления.
– Промышленное и бытовое применение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

– Производительность: до 5 м3/ч при 2850 об/мин.
– Напор: до 131 м при 2850 об/мин.
– Максимальный общий диаметр насоса (включая крышку кабеля): 95 мм.
– Максимально допустимое количество песка: 150 г/м3.
– Порт доставки Rp 1″1/2.

МОТОР

– Однофазная версия 35OS: от 0,25 до 1,5 кВт, 220 В, 50 Гц.
– Горизонтальный режим: 35OS до 1,5 кВт.
– Максимальная температура воды в контакте с двигателем: 35°C.

КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ

– Экономичная конструкция обеспечивает высокую эффективность,
лучшую производительность и надежность.
– Устойчивая к истиранию конструкция, плавающие рабочие колеса обеспечивают
оптимальную устойчивость к истиранию.
– Напорное отверстие и всасывающая опора изготовлены из прецизионной нержавеющей стали, что гарантирует стойкость к коррозии, долговечности и прочному соединению с двигателем.
– Шестигранный вал насоса гарантирует эффективный привод рабочего колеса.
– На выходе установлен обратный клапан для предотвращения обратного потока воды и уменьшения гидравлического удара насос, защитив рабочие колеса и диффузоры.
– Вертикальная и горизонтальная установка.

Нержавеющая сталь

Нержавеющая сталь в насосах обеспечивает ряд преимуществ, включая высокую коррозионную стойкость, долговечность, прочность, гигиеничность и универсальность в применении.

Шестигранный вал

Шестигранная форма вала обеспечивает надежное механическое соединение с рабочим колесом, которое также имеет соответствующую форму. Это уменьшает вероятность проскальзывания и износа соединения, что повышает надежность насоса в целом.

Шестигранный профиль обеспечивает более равномерное распределение нагрузки при передаче вращающего момента, чем, например, шлицевое соединение, что снижает вероятность деформации и износа вала и колеса.

Обратный клапан

Обратный клапан насоса предотвращает обратное движение жидкости, защищая насос и систему от гидравлического удара и обеспечивая стабильную работу.

Основные преимущества: предотвращение обратного потока, защита от гидравлического удара, поддержание давления в системе, снижение нагрузки на насос и продление срока службы.

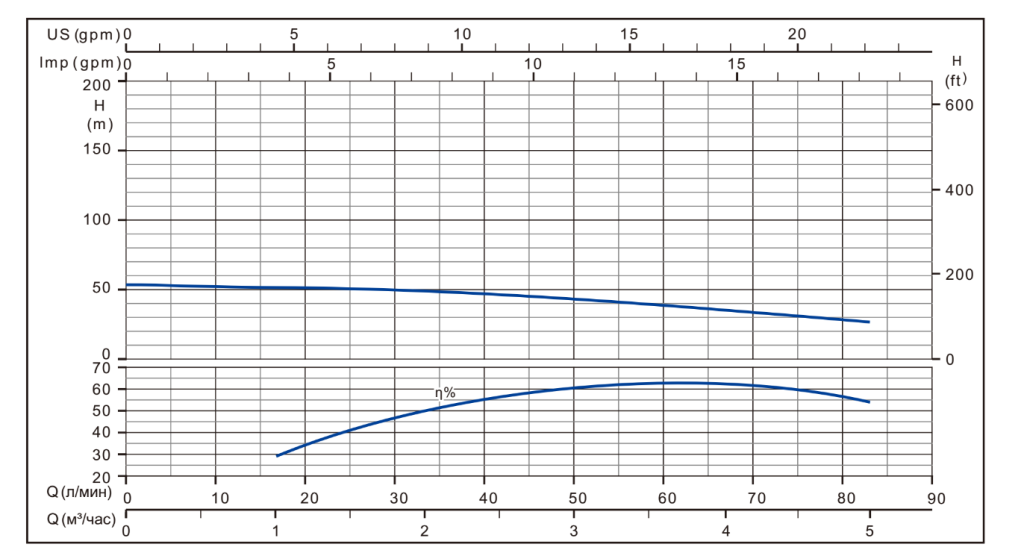

Диапазон гидравлической производительности

№ЧастьМатериалСтандарт
1Нижний фланецПрецизионная нержавеющая стальAISI 304
2Шлицевое валаНержавеющая стальAISI 304
3Кассета колесаABS------
4КрыльчаткаABS------
5ДиффузорABS------
6Корпус гидравликиНержавеющая стальAISI 304
7Упорный подшипникНержавеющая стальAISI 304
8Втулка подшипникаTPU------
9Защита от пескаABS------
10ШтифтНержавеющая стальAISI 304
11Напорный штуцерПрецизионная нержавеющая стальAISI 304
12Обратный клапанABS------
13Уплотнительное кольцоNBR------
14Втулка валаНержавеющая стальAISI 304
15Промежуточная опораABS------
16Кабельная планкаНержавеющая стальAISI 304
17ВалНержавеющая стальAISI 304
18ВинтНержавеющая стальAISI 304
19Фильтрующая сеткаНержавеющая стальAISI 304

Рабочие характеристики

Технические характеристики​

Мощность вт — 550;
Макс. расход м3/час — 5 м³/час;
Диаметр — 3,5″;
Назначение — водоснабжение;
Тип — центробежный;
Сеть В — 220 В;
Длина кабеля — 1 м;
Защита от сухого хода — нет;
Материал крыльчатки — Норил;
Высота — 679;
Вес — 11,7 кг.;
Частота тока, Гц — 50 Гц;
Класс защиты IP — IP 68;
Срок службы — 10 лет;
Максимальный напор (м) — 53 м.;
Диаметр разъема соединения — 1½»;
Серия — 3BG;
Метод установки — погружной;
Материал корпуса — нержавеющая сталь;
Сила тока — 4.6 А;
Температура перекачиваемой жидкости — от 1 °C до 35 °C;
Качество воды — чистая;
Длина — 95;
Ширина — 95;
Режим работы — S1;
Частота вращения, об/мин — 2850 об/мин;
Тип присоединения — внутренняя резьба;
Гарантийной срок — 2 года.
