Скважинный насос IRCEM 46BP6110

ПРИМЕНЕНИЕ

– Водоснабжение из глубокой скважины.
– Сельскохозяйственное орошение.
– Повышение давления.
– Пожаротушение.
– Промышленное и бытовое применение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

– Производительность: до 70 м3/ч при 2850 об/мин.
– Напор: до 259 м при 2850 об/мин.
– Максимальный общий диаметр насоса (включая крышку кабеля): 143 мм.
– Максимально допустимое количество песка: 150 г/м3.
– Напорный штуцер RP 3”.

МОТОР

– Трехфазный, от 3 кВт до 30 кВт, 380 В, 50 Гц.

КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ

– Прочный и легкий, простой в обслуживании и устойчивый к коррозии в неагрессивной среде.
– Высокоэффективная гидравлическая конструкция для лучшей производительности.
– Встроенный обратный клапан из нержавеющей стали.
– Рабочие колеса и диффузоры из нержавеющей стали.
– Отверстие для подачи и всасывающая опора из нержавеющей стали.
– Вал из нержавеющей стали и сменная муфта.
– Плавающее износостойкое кольцо из политетрафторэтиленстали, восьмиугольные подшипники и канал для смыва песка обеспечивают максимальную износостойкость, а также долговечность и надежность.

ДОПОЛНИТЕЛЬНО

– Различное напряжение и частота.
– Напорный штуцер RP 4”.

Нержавеющая сталь

Ключевые элементы насоса из нержавеющей стали — отличается повышенной точностью изготовления, гладкими стенками и безупречной поверхностью.

Шестигранный вал

Шестигранная форма вала обеспечивает надежное механическое соединение с рабочим колесом, которое также имеет соответствующую форму. Это уменьшает вероятность проскальзывания и износа соединения, что повышает надежность насоса в целом.

Шестигранный профиль обеспечивает более равномерное распределение нагрузки при передаче вращающего момента, чем, например, шлицевое соединение, что снижает вероятность деформации и износа вала и колеса.

Обратный клапан из нержавеющей стали

Обратный клапан насоса предотвращает обратное движение жидкости, защищая насос и систему от гидравлического удара и обеспечивая стабильную работу.

Основные преимущества: предотвращение обратного потока, защита от гидравлического удара, поддержание давления в системе, снижение нагрузки на насос и продление срока службы.

Диапазон гидравлической производительности

№ЧастьМатериалСтандарт
1Нижний фланецНержавеющая стальAISI 304
2МуфтаНержавеющая стальAISI 304
3ВалНержавеющая стальAISI 304
4Первое щелевое уплотнениеУглерод/графит
В PTFE		------
5КрыльчаткаНержавеющая стальAISI 304
6Разъемная конусная гайкаНержавеющая стальAISI 304
7ДиффузорНержавеющая стальAISI 304
8Щелевое уплотнениеNBR------
9Опора клапанаNBR------
10Обратный клапанНержавеющая стальAISI 304
11Напорный штуцерНержавеющая стальAISI 304
12Упорный подшипникNBR------
13Гайка для стопорного кольцаНержавеющая стальAISI 304
14Втулка подшипникаNBR------
15Разъемный конусная гайкаНержавеющая стальAISI 304
16ШайбаНержавеющая стальAISI 304
17Гайка для ремешкаНержавеющая стальAISI 304
18Защита кабеляНержавеющая стальAISI 304
19РеменьНержавеющая стальAISI 304

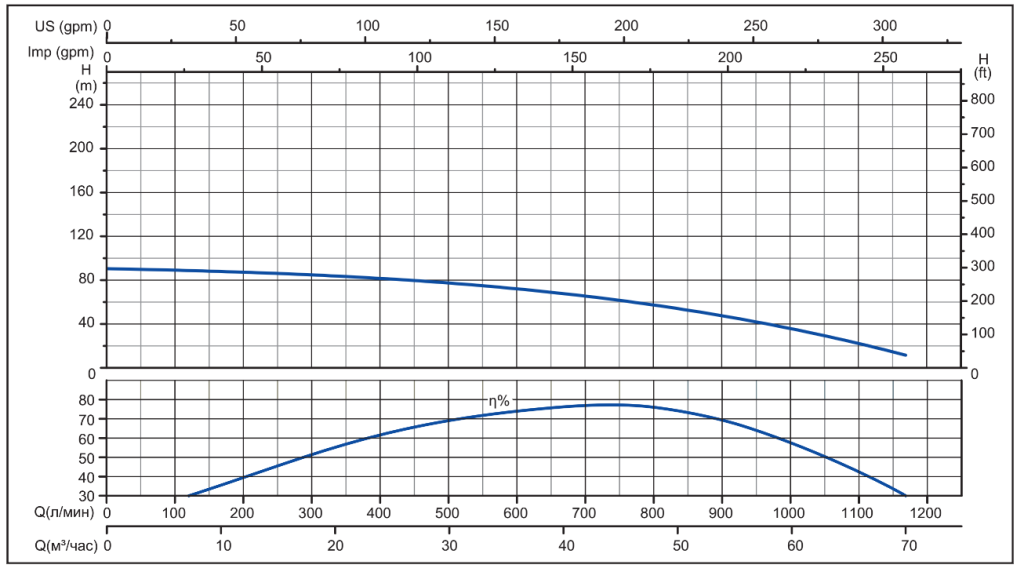

Рабочие характеристики

Технические характеристики​

Мощность вт — 11000 вт;
Макс. расход м3/час — 70 м³/час;
Диаметр — 6″;
Назначение — водоснабжение;
Тип — скважинный, центробежный;
Сеть В — 380 В;
Длина кабеля — 1 м;
Защита от сухого хода — нет;
Материал крыльчатки — нержавеющая сталь;
Высота — 1062 мм;
Вес — 20 кг;
Частота тока, Гц — 50 Гц;
Класс защиты IP — IP 68;
Срок службы — 10 лет;
Максимальный напор (м) —  91 м;
Диаметр разъема соединения — RP 3″ / RP 4″;
Серия — BP;
Метод установки — погружной;
Материал корпуса — нержавеющая сталь;
Сила тока — 8.3 А;
Температура перекачиваемой жидкости — от 1 °C до 35 °C;
Качество воды — чистая;
Длина — 143 мм;
Ширина — 143 мм;
Режим работы — S1;
Частота вращения, об/мин — 2850 об/мин;
Тип присоединения — внутренняя резьба;
Гарантийной срок — 2 года.
