Скважинный насос IRCEM 5SP07S

ПРИМЕНЕНИЕ

– Водоснабжение из глубокой скважины.
– Сельскохозяйственное орошение.
– Повышение давления.
– Пожаротушение.
– Промышленное и бытовое применение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

– Производительность: до 7 м3/ч при 2850 об/мин.
– Напор: до 400 м при 2850 об/мин.
– Максимальный общий диаметр насоса (включая крышку кабеля): 99 мм.
– Максимально допустимое количество песка: 150 г/м3.
– Версии 1SP , 2SP , 3SP, 5SP: Напорный штуцер Rp 1″1/4.
– Версии 8SP, 14SP: Напорный штуцер Rp 2″.

МОТОР

– Однофазная версия 40S:
от 0,37 кВт до 2,2 кВт, 220 В, 50 Гц.
– Трехфазная версия 40S:
от 0,37 кВтдо 7,5 кВт, 380 В, 50 Гц.

КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ

– Прочный и легкий, простой в обслуживании и устойчивый к коррозии в неагрессивной среде.
– Высокоэффективная гидравлическая конструкция для лучшей производительности.
– Встроенный обратный клапан из нержавеющей стали
– Рабочие колеса и диффузоры из нержавеющей стали.
– Отверстие для подачи и всасывающая опора из нержавеющей стали.
– Вал из нержавеющей стали и сменная муфта.
– Плавающее износостойкое кольцо из нержавеющей стали и подшипники скольжения из NBR обеспечивают максимальную устойчивость к износу, а также долговечность и надежность.
– Размеры муфт и фланцев соответствуют стандартам NEMA.
– Насосы серии SP могут работать в паре с двигателями 4OS.

Прецизионная нержавеющая сталь

Ключевые элементы насоса из прецизионной нержавеющей стали — отличается от обычной нержавеющей стали повышенной точностью изготовления, гладкими стенками и безупречной поверхностью.

Шестигранный вал

Шестигранная форма вала обеспечивает надежное механическое соединение с рабочим колесом, которое также имеет соответствующую форму. Это уменьшает вероятность проскальзывания и износа соединения, что повышает надежность насоса в целом.

Шестигранный профиль обеспечивает более равномерное распределение нагрузки при передаче вращающего момента, чем, например, шлицевое соединение, что снижает вероятность деформации и износа вала и колеса.

Обратный клапан из нержавеющей стали

Обратный клапан насоса предотвращает обратное движение жидкости, защищая насос и систему от гидравлического удара и обеспечивая стабильную работу.

Основные преимущества: предотвращение обратного потока, защита от гидравлического удара, поддержание давления в системе, снижение нагрузки на насос и продление срока службы.

Диапазон гидравлической производительности

№ЧастьМатериалСтандарт
1Нижний фланецНержавеющая стальAISI 304
2Шлицевое валаНержавеющая стальAISI 304
3Втулка валаНержавеющая стальAISI 304
4Щелевое уплотнениеNBR------
5КрыльчаткаНержавеющая стальAISI 304
6ДиффузорНержавеющая стальAISI 304
7ВалНержавеющая стальAISI 420
8Рабочее колесо конечной ступениНержавеющая стальAISI 304
9Упорная шайбаНержавеющая стальAISI 304
10ГайкаНержавеющая стальAISI 304
11Упорный подшипникNBRAISI 304
12Напорный штуцерНержавеющая стальAISI 304
13Обратный клапанНержавеющая стальAISI 304
14Конечный диффузорНержавеющая стальAISI 304
15Поддержка клапанаNBR------
16Защита кабеляНержавеющая стальAISI 304
17Втулка подшипникаTPU------
18Всасывающий патрубокНержавеющая стальAISI 304
19ХомутНержавеющая стальAISI 304
20БолтыНержавеющая стальAISI 304

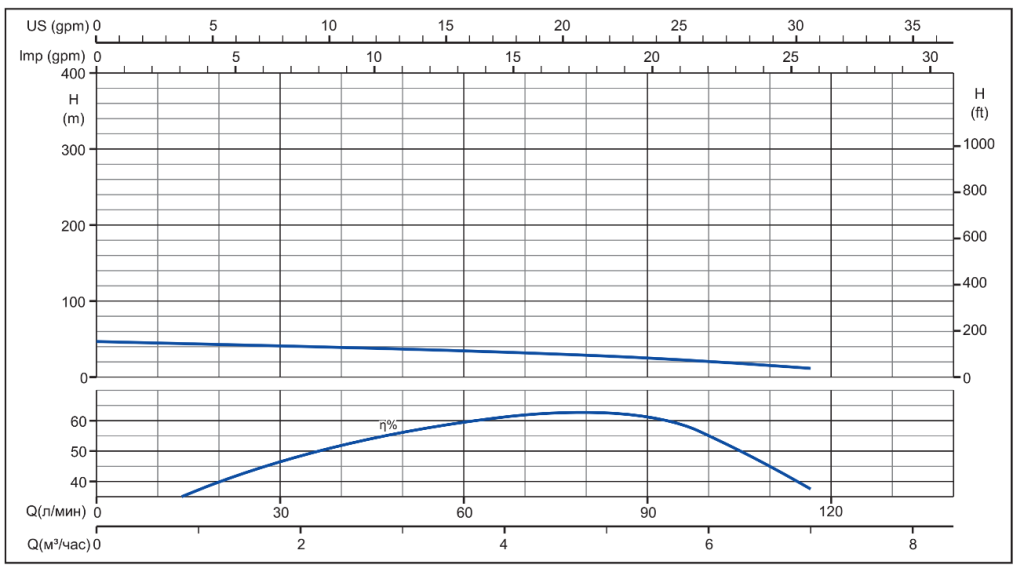

Рабочие характеристики

Технические характеристики​

Мощность вт — 750 вт;
Макс. расход м3/час — 7 м³/час;
Диаметр — 4″;
Назначение — водоснабжение;
Тип — скважинный, центробежный;
Сеть В — 220 В;
Длина кабеля — 1 м;
Защита от сухого хода — нет;
Материал крыльчатки — нержавеющая сталь;
Высота — 663 мм;
Вес — 12,4 кг;
Частота тока, Гц — 50 Гц;
Класс защиты IP — IP 68;
Срок службы — 10 лет;
Максимальный напор (м) —  47 м;
Диаметр разъема соединения — 1 1/4″;
Серия — SP;
Метод установки — погружной;
Материал корпуса — нержавеющая сталь;
Сила тока — 8.3 А;
Температура перекачиваемой жидкости — от 1 °C до 35 °C;
Качество воды — чистая;
Длина — 99 мм;
Ширина — 99 мм;
Режим работы — S1;
Частота вращения, об/мин — 2850 об/мин;
Тип присоединения — внутренняя резьба;
Гарантийной срок — 2 года.
