Скважинный насос IRCEM AC211S
ПРИМЕНЕНИЕ
– Водоснабжение из глубокой скважины.
– Легко перемещать и устанавливать.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
– Производительность: до 6 м3/ч при 2850 об/мин.
– Напор: до 97 м при 2850 об/мин.
– Максимальный общий диаметр насоса (включая крышку кабеля): 99 мм.
– Максимально допустимое количество песка: 150 г/м3.
– Напорный штуцер Rp 1″1/4.
МОТОР
– Однофазная версия 40S:
от 0,37 кВт до 1,1 кВт, 220 В, 50 Гц.
– Трехфазная версия 40S:
от 0,37 кВт до 1,1 кВт, 380 В, 50 Гц.
КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ
– Заполняющая жидкость соответствует стандартам, касающимся контакта масел с пищевыми продуктами, и требованиям к чистоте.
– Большие компенсационные сильфоны для расширения внутренней жидкости.
– Насос и двигатель соединены внутри цельного корпуса насоса, что делает итоговый продукт компактным и эстетичным.
– Насосная часть выполнена из инженерных полимеров, а фильтр изготовлен из AISI304, что делает насос портативным и устойчивым к коррозии.
– Входное отверстие в нижней части насоса, что при низком уровне воды позволяет добывать максимально возможное количество воды.
– Поток воды пролегающий вокруг корпуса двигателя отводит большую часть тепла вырабатываемого двигателем, что в свою очередь его охлаждает, экономит затраты на обслуживание и продлевает срок службы мотора.
Нержавеющая сталь
Насос из нержавеющей стали — обладает высокой коррозионной стойкостью, устойчивостью к агрессивным средам, высоким температурам и износу, а также гигиеничностью, что делает его идеальными для пищевой, медицинской и химической промышленности.
Шестигранный вал
Шестигранная форма вала обеспечивает надежное механическое соединение с рабочим колесом, которое также имеет соответствующую форму. Это уменьшает вероятность проскальзывания и износа соединения, что повышает надежность насоса в целом.
Шестигранный профиль обеспечивает более равномерное распределение нагрузки при передаче вращающего момента, чем, например, шлицевое соединение, что снижает вероятность деформации и износа вала и колеса.
Входное отверстие в нижней части насоса
Входное отверстие в нижней части насоса, что при низком уровне воды позволяет добывать максимально возможное количество воды.
| № | Часть | Материал | Стандарт |
|---|---|---|---|
| 1 | Кабель | ------ | ------ |
| 2 | Разгрузочный порт | Норил® PPO | ------ |
| 3 | Обратный клапан | ABS | ------ |
| 4 | Конденсатор (только однофазный) | ------ | ------ |
| 5 | Верхняя поддержка | Чугун | ASTM 200A |
| 6 | Ротор | ------ | ------ |
| 7 | Статор | ------ | ------ |
| 8 | Нижняя поддержка | ASTM 200A | |
| 9 | Крыльчатка | ABS | ------ |
| 10 | Диффузор | ABS | ------ |
| 11 | Ступени корпуса | ABS | ------ |
| 12 | Фильтр | Норил® PPO | ------ |
| 13 | Фиксирующая пластина | Норил® PPO | ------ |
| 14 | Рукав насоса | Нержавеющая сталь | AISI 304 |
| 15 | Сальник | Чугун | ASTM 200A |
| 16 | Компенсация давления | NBR | ------ |
| 17 | Механическое уплотнение | Углерод/Керамика | ------ |
| 18 | Подшипник | ------ | ------ |
| 19 | Втулка двигателя | Нержавеющая сталь | AISI 304 |
| 20 | Подшипник | ------ | ------ |

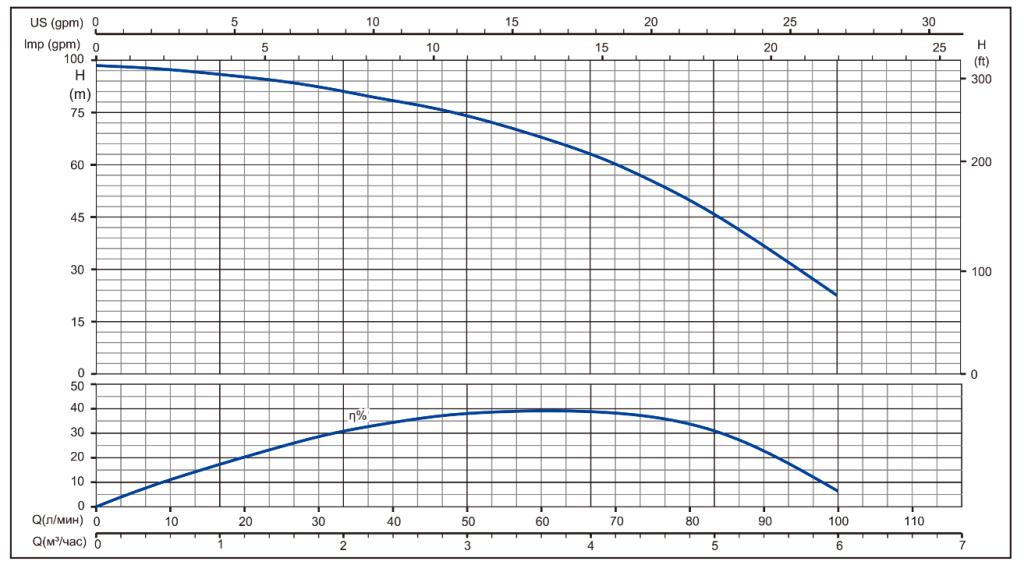

Рабочие характеристики
Технические характеристики
Мощность вт — 1100 вт;
Макс. расход м3/час — 6 м³/час;
Диаметр — 4″;
Назначение — водоснабжение;
Тип — скважинный, центробежный;
Сеть В — 220 В;
Длина кабеля — 1 м;
Защита от сухого хода — нет;
Материал крыльчатки — ABS;
Высота — 936 мм;
Вес — 16 кг;
Частота тока, Гц — 50 Гц;
Класс защиты IP — IP 68;
Срок службы — 10 лет;
Максимальный напор (м) — 97 м;
Диаметр разъема соединения — 1 1/4″;
Серия — AC;
Метод установки — погружной;
Материал корпуса — нержавеющая сталь;
Сила тока — 8.3 А;
Температура перекачиваемой жидкости — от 1 °C до 35 °C;
Качество воды — чистая;
Длина — 99 мм;
Ширина — 99 мм;
Режим работы — S1;
Частота вращения, об/мин — 2850 об/мин;
Тип присоединения — внутренняя резьба;
Гарантийной срок — 2 года.
